泰州亞東建材有限公司儲運站項目 N-TGD2000型等鋼絲膠帶提升機應用案例
發布日期：2020-08-06 瀏覽次數：1012
一、項目概況
泰州亞東建材有限公司系亞洲水泥獨資企業。其水泥儲運站項目攜同北京華電重工股份有限公司聯合承建。
該項目工藝設計共需10臺鋼絲膠帶斗式提升機，全部由合肥水泥研究設計院·中建材（合肥）機電工程技術有限公司供貨。該項目選用了產能1600t/h鋼絲膠帶提升機（見表），2015年7月正式投運。
|
序號 |
規格型號 |
數量 |
輸送物料 |
使用崗位 |
輸送能力（t/h） |
|
1 |
N-TGD2000×34.2m |
1臺 |
水泥 |
裝船接力 |
1600 |
|
2 |
N-TGD2000×24.3m |
1臺 |
水泥 |
裝船機 |
1600 |
二、N-TGD2000鋼絲膠帶提升機
1、N-TGD2000是目前世界上在線運行最大規格的鋼絲膠帶提升機
安徽省科學技術情報研究所關于N-TGD2000提升機的查新結論如下：
“與國內外所查文獻對比可知，單臺輸送能力達到2445m3/h（100%填充率），這一指標超過國際先進水平；單臺輸送能力達2445m3/h（100%填充率）膠帶斗式提升機，國內外均未見有開發與生產應用的文獻報道?！?/span>
2、N-TGD2000主要數據
最大部件重量（機頭）：25t
機頭部件橫向最大尺寸：6610mm（雙傳動大尺寸懸臂托梁設計）
中間殼體外形尺寸：2820×2510 mm
最大輸送能力：2445m3/h（100%填充率）
技術參數：
|
序號 |
設備型號 |
N-TGD2000×34.20M |
N-TGD2000×24.30M |
|
1 |
輸送物料 |
水泥 |
水泥 |
|
2 |
使用崗位 |
裝船接力 |
裝船機 |
|
3 |
要求輸送能力t/h |
Nor：1500 Max：1600 |
Nor：1500 Max：1600 |
|
5 |
輸送能力m3/h （100%填充率） |
2445 |
2445 |
|
6 |
提升高度m |
34.20 |
24.30 |
|
7 |
物料溫度℃ |
80～100 |
80～100 |
|
8 |
物料水分 |
＜1.5% |
＜1.5% |
|
9 |
傳動配置 |
|
|
|
9.1 |
電機 |
160kW×2 |
160kW×2 |
三、研制技術突破
（1）大寬度覆膠瓦片式頭輪
（2）大寬度、強防撕裂性鋼絲膠帶及接頭技術
（3）大尺寸雙傳動懸臂托梁
（4）強力自動糾偏結構
四、使用效果
中建材（合肥）機電工程技術有限公司研制的N-TGD2000大型鋼絲膠帶提升機，在泰州亞東公司投運以來，已安全運行5年，實現了開發目標。目前已陸續市場化9臺。

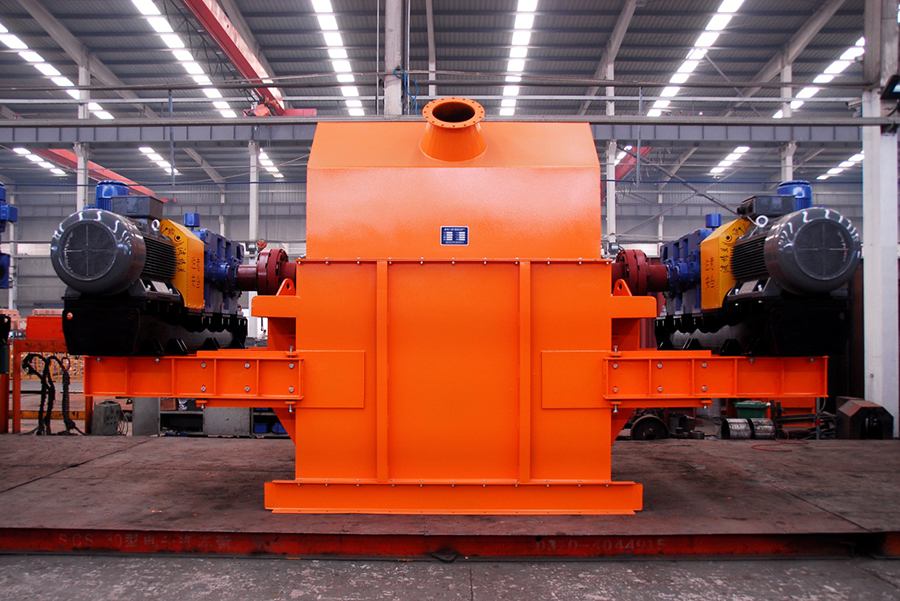

N-TGD2000×24.3M機頭

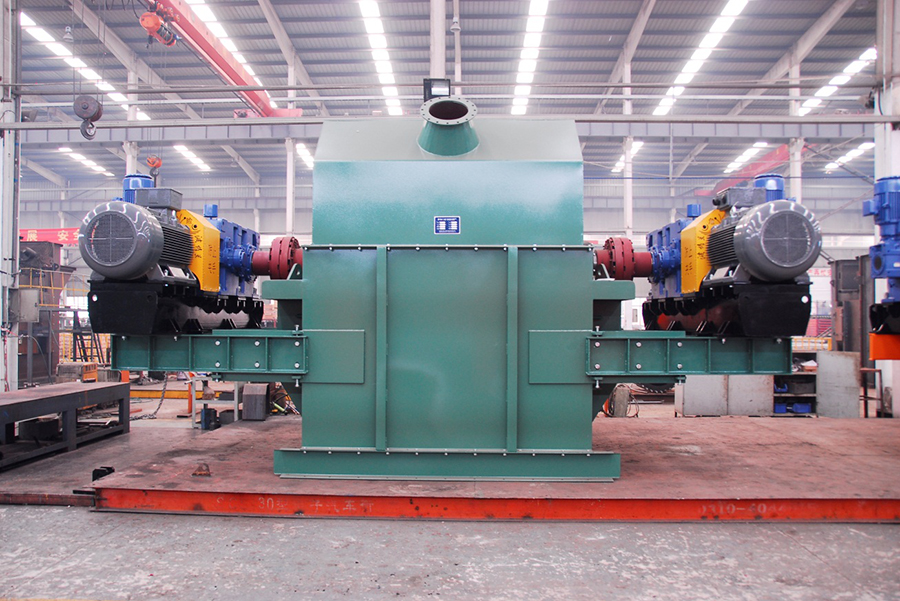

N-TGD2000×34.2M機頭
N-TGD2000提升機出廠檢驗

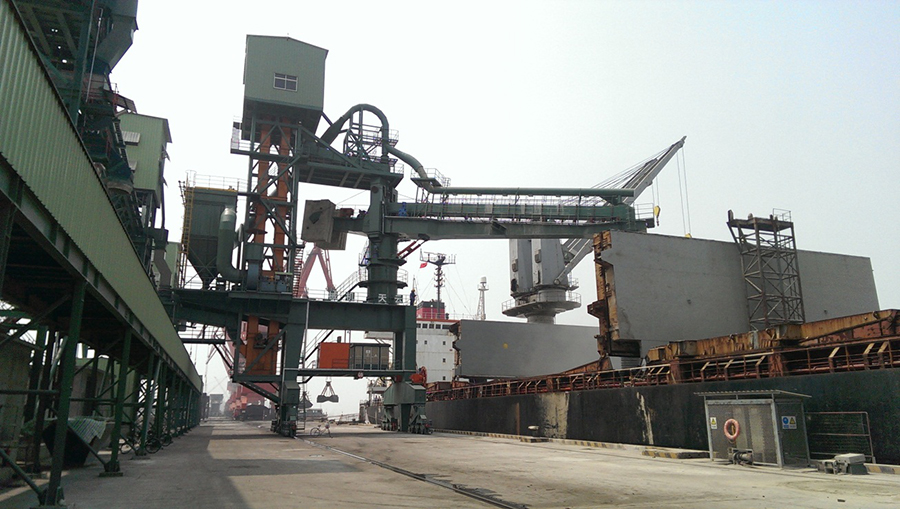

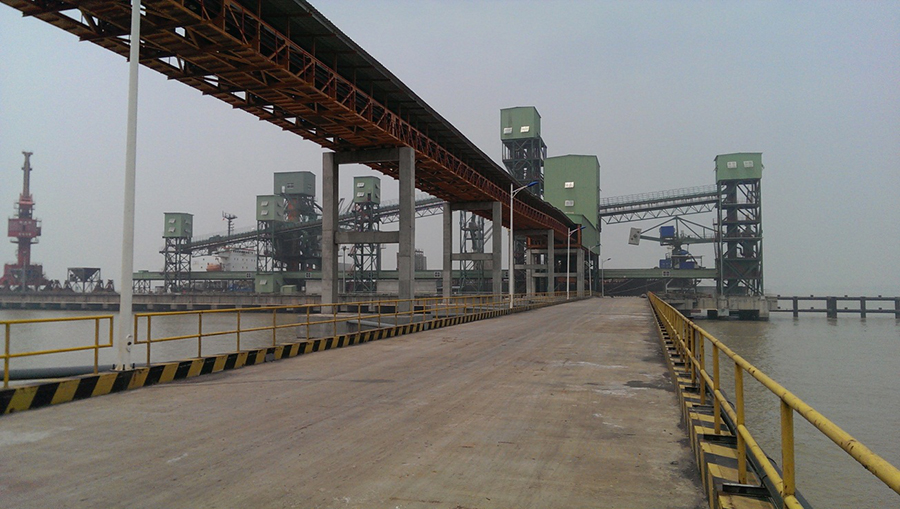

N-TGD2000提升機在泰州亞東項目現場
