1、項目概況

山水集團水泥混合材（下稱渣粉）計量系統技改項目系我司2018年底整體中標項目，截止2020年6月，我司已同山水集團各子公司簽訂40多個項目100余臺套渣粉計量系統，今后還將會有更多項目陸續進入合同簽訂階段。

山水集團渣粉計量改造項目，技改前大多是罐車氣送入料，儲庫庫底采用雙管/單管螺旋鉸刀計量與輸送的方案，多存在給料波動、計量不準、沖料跑料等情況。對于此類渣粉計量技改項目，我們首先從工藝工況條件入手，綜合考慮物料特性、進料、儲庫、助流、卸料、計量、控制等關聯工藝環節。在此前提下，以穩流給料機和科氏力計量秤替代原有螺旋鉸刀。技改前后的典型工藝流程如下圖。

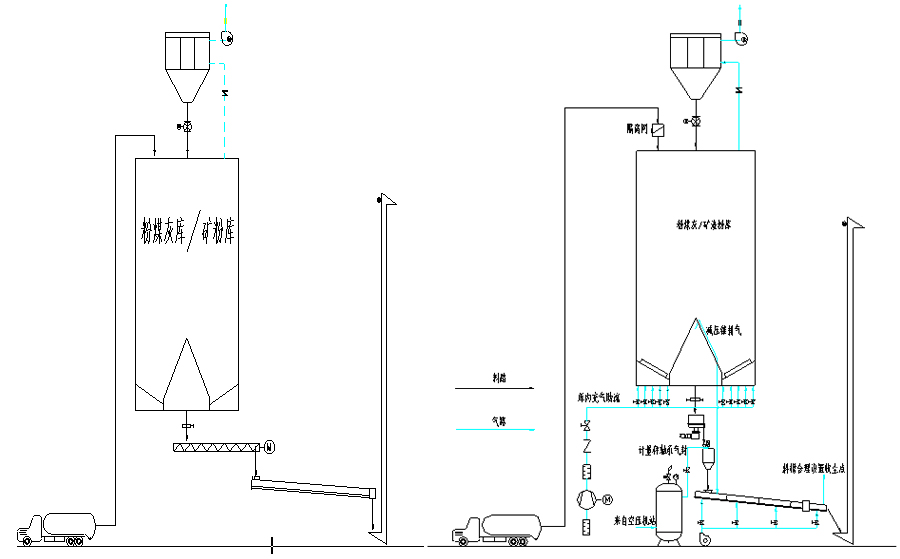

技改前后的典型工藝流程對比

2、工藝要求與安裝準備

為確保渣粉計量系統改造效果，我司在項目整體中標之后，應邀赴山水總部做技術交流和專項培訓，請集團充分重視安裝施工前的準備工作。項目設備工藝安裝的統一要求和準備工作如下：

1）、安裝前徹底清庫，保證庫內干凈無雜物，結塊等，修復堵塞、壞損的充氣箱和管道等；

2）、如果原混凝土庫內已有中心室減壓錐結構，需要增加排氣管（排走減壓錐內的助流用風，管道接至庫底斜槽或收塵器）；如果沒有減壓錐，需要制作安裝減壓錐及排氣管；

3）、庫內和庫底出料口處必須合理布置充氣箱助流，充氣箱的助流氣源為羅茨風機，嚴格控制風量，如果原有羅茨風機風量過大要改小風機或配變頻器；

4）、如果物料中有較多雜物，需在庫（倉）頂進料口增加快開式隔離網并定期清理；在庫進口處建議增加緩沖通道；

5）、確保庫內設有準確可靠的料位指示儀表；保持庫內保持一定料位，盡量避在低料位工作

6）、對于設備氣動執行機構或軸承氣封需用壓縮空氣的，必須保證氣壓穩定、潔凈干燥，配備必要的油水分離裝置和調節閥門；

7）、現場根據需要合理設置檢修鋼平臺，保證設備牢固支撐并必要加固，避免運行振動；

8）、具體工藝布置方案，視具體項目“一廠一議”。

技改典型工藝方案

3、幾種典型的工藝方案

針對改造項目普遍存在的安裝空間緊張問題，我司開發了多種非標穩流機和計量秤，可以靈活組配，適應不同的現場條件，均取得了理想的技改效果。

1）樂陵山水礦渣粉技改項目（標準型計量秤）

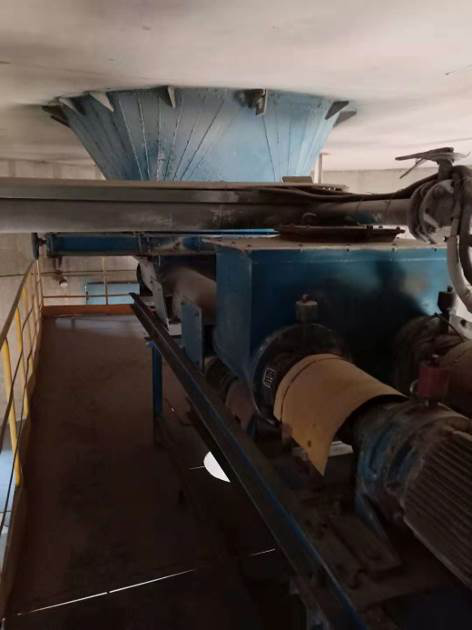

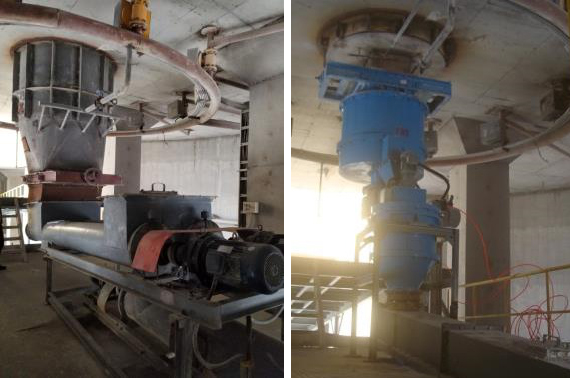

改造前現場照片                                 改造后現場照片

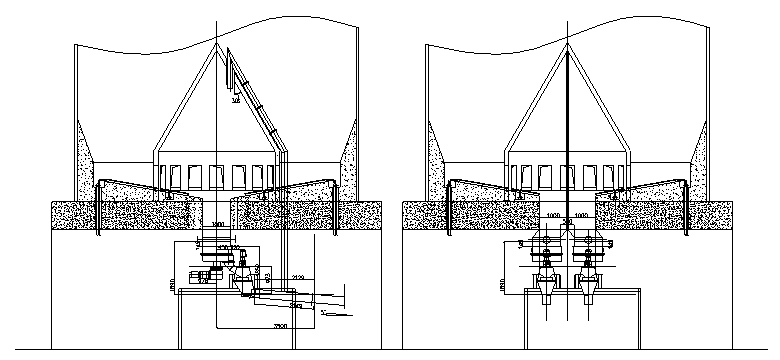

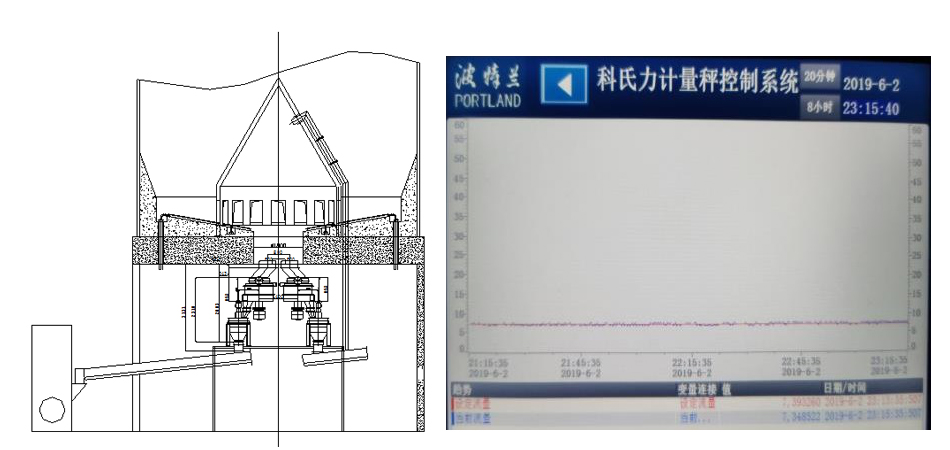

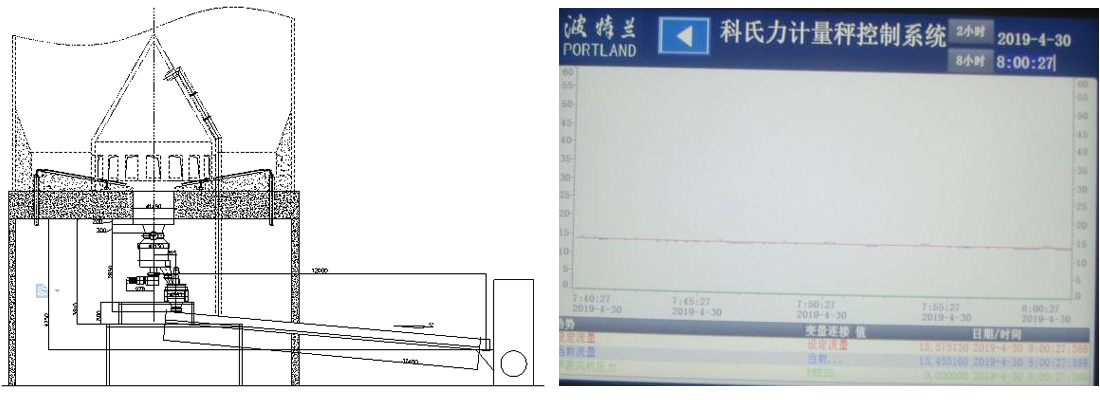

   工藝布置方案                                                                        改造后流量跟蹤曲線

2）濱州山水礦渣粉技改項目（標準型計量秤，并排布置方案）

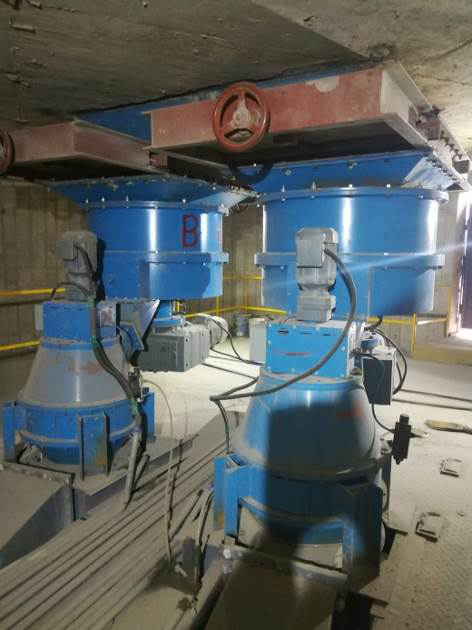

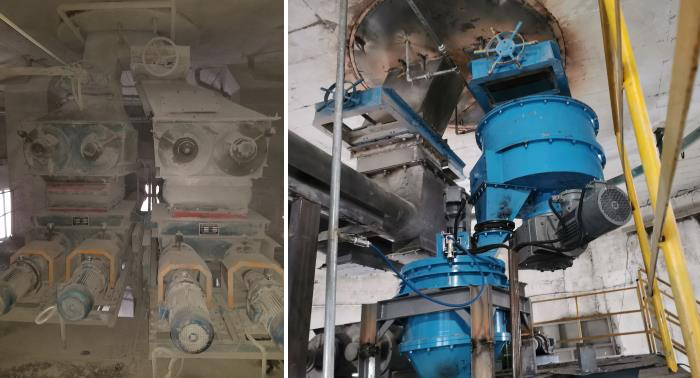

 改造前現場照片                         改造后現場照片  

工藝布置方案                                                                 改造后流量跟蹤曲線   

3）故城山水粉煤灰秤（側斜進料）

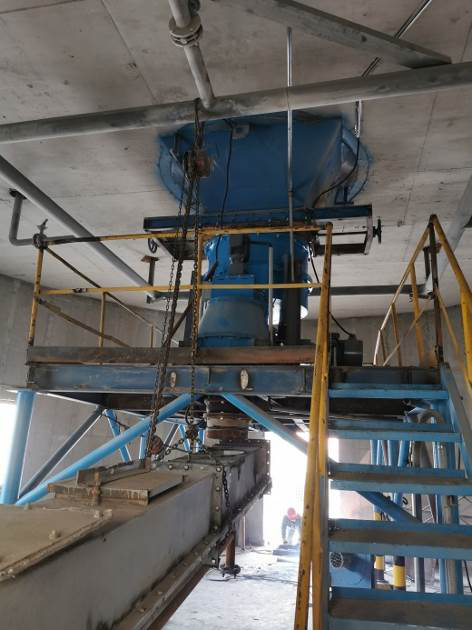

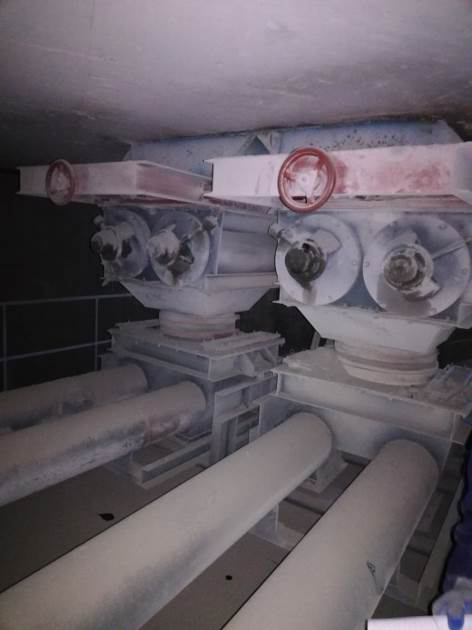

改造前現場照片                                                                 改造后現場照片          

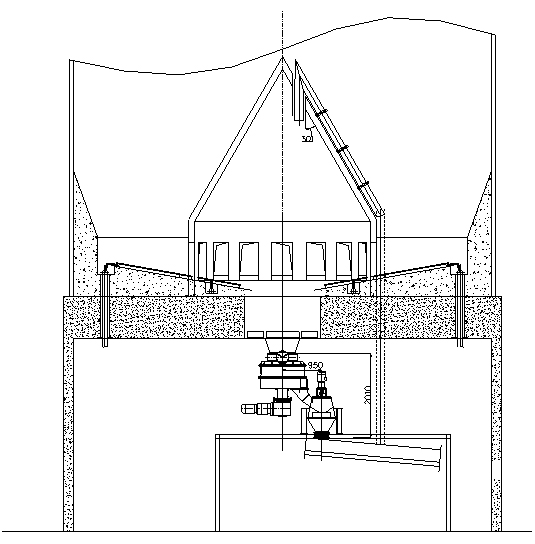

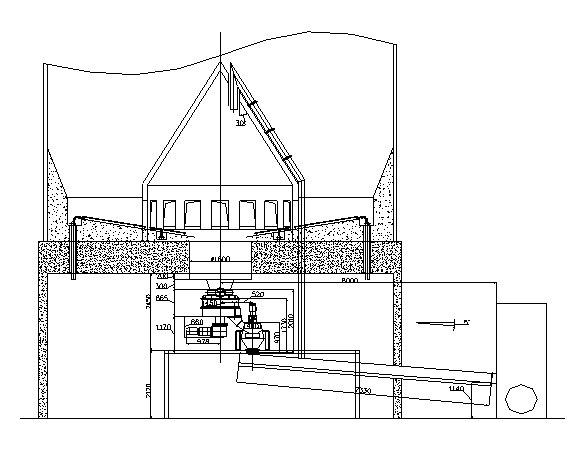

工藝布置方案

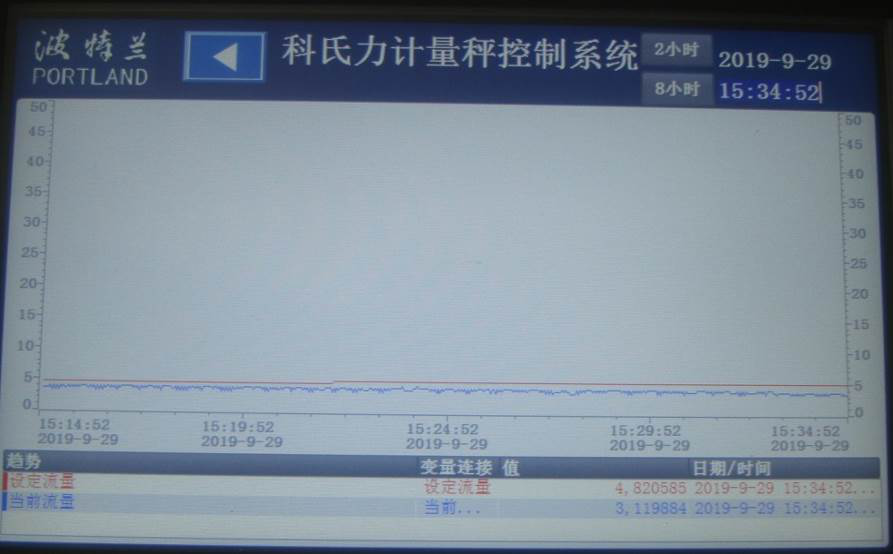

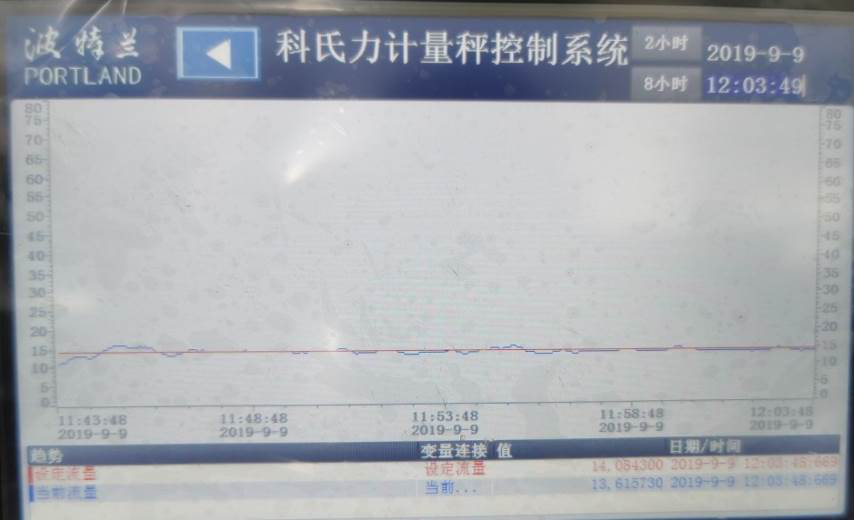

改造后流量跟蹤曲線

4）大連山水粉煤灰秤（側斜進料帶斜槽）

改造前現場照片                                                 改造后現場照片    

工藝布置方案

改造后流量跟蹤曲線

4、項目小結

山水集團各子公司目前已有近30個項目約70余臺套科氏力秤渣粉計量系統在線運行。一年多來，我們持續跟蹤，運行狀態基本良好。與原有的單、雙管螺旋秤相比，大大提高粉煤灰、礦渣粉、窯灰粉等粉料的給料穩定性、計量準確性及控制可靠性，達到了理想的技改效果。

中建材（合肥）機電工程技術有限公司

金磊

2020.6.18
