1、工程概述

山西建龍鋼鐵有限公司配套600t/d石灰窯煅燒項目，為解決窯頭噴煤系統精準控制、提高窯熱工穩定性問題，采用科氏力秤煤粉計量與控制系統對原窯頭噴煤系統升級改造，取得良好的使用效果。

2、存在問題

項目煤粉倉容60M³,原系統倉底出料口依次設置稱重緩沖倉、給料設備和氣力輸送。由于沒有精確計量設備和穩定的鎖風給料設備及氣力輸送系統設置不合理，導致入窯給煤量計量不準且波動大，窯熱工穩定性差。

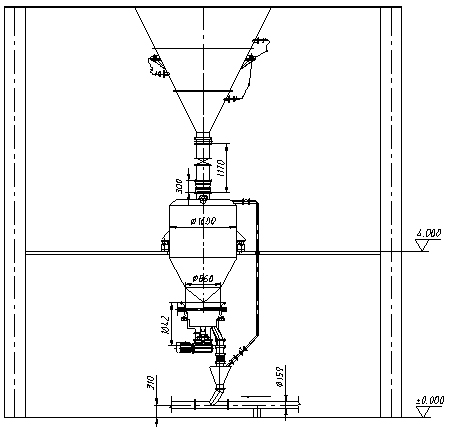

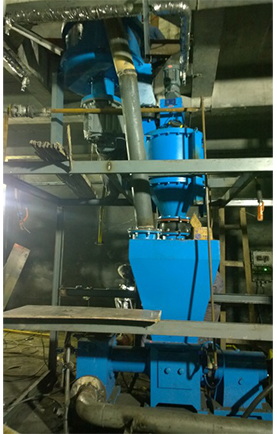

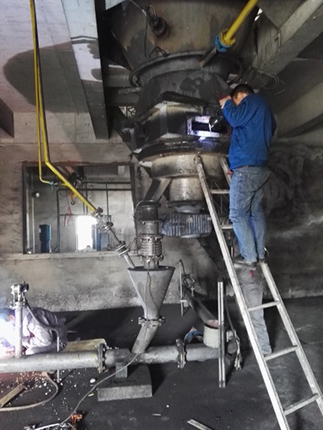

圖1 改造前現場照片和工藝布置

3、技改方案

在廠家全力配合的情況下，現場完成了窯頭噴煤系統改造，具體方案如下：

（1）全套更換為科氏力稱煤粉計量與控制系統，設備型號KXT(M)-I，系統總高度5500mm（見圖2）。

（2）羅茨風機風量34.25m3/min，風壓58.8kPa。螺旋泵出口設備自帶600mm長收縮管，收縮管后需現場接3-4.5m長的擴大管（內徑205mm，φ219×7），擴大管后接正常輸送管（內徑180mm，φ194×7）。

（3）螺旋泵泵頂倉接收塵管道與水平夾角大于70°，與煤倉共用收塵器，根據經驗現場設置并調整管道閥門開度。

（4）沿用原助流噴吹系統。

（5）原煤粉倉底部接一段1326mm左右的非標管，提供螺旋閘門配對法蘭以便現場安裝。

（6）離地2500mm高度位置新設一個鋼平臺，便于煤粉秤檢修，原平臺開孔根據設備尺寸調整。

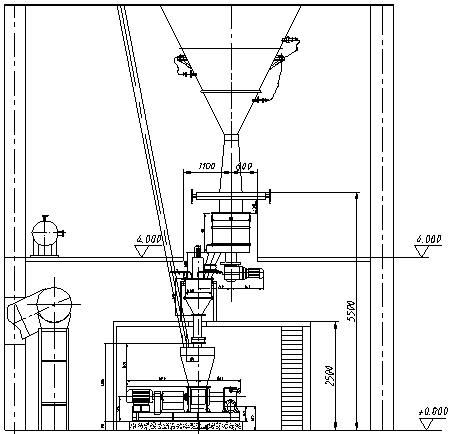

圖2改造后現場照片和工藝布置

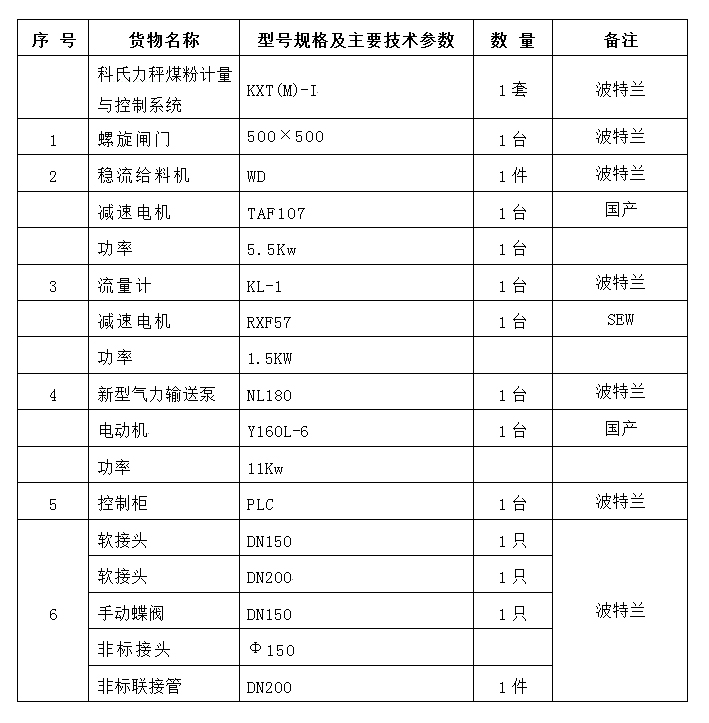

（6）供貨范圍見下表

（7）設備特點

KXT科氏力秤煤粉計量與控制系統由穩流給料機、科氏力粉體計量秤、新型輸送泵、及控制裝置組成。穩流給料機安裝在粉倉下方，其作用是給計量裝置---科氏力粉體計量秤提供流量穩定的粉料，故稱之為“穩流給料機”。粉料經穩流給料機進入科氏力秤，控制裝置根據科氏力秤瞬時流量測定值與設定值比較結果反饋調節穩流給料機轉速，使瞬時值始終跟蹤設定值，從而實現對喂料量的計量與控制。計量后的粉料通過螺旋輸送泵進入粉料輸送管道。

技術指標

---- 計量準確度±0.5%

---- 控制準確度±1%

---- 適應物料水份 ≤2%

------稱量范圍：視不同窯型，可在0.6~35t/h任意選配組合

---- 與窯系統同步安全運轉率100%

4、技改效果

從運行的數據來看（見圖3～6），科氏力秤煤粉計量與控制系統計量準確、給料穩定，有力的保證了窯的熱工穩定性，實現了技術改造目標，設備整體運行平穩，滿足了用戶要求。

后續建龍集團在吉林、山西石灰窯項目中，分兩批次繼續選用科氏力稱煤粉計量與控制系統合計3臺套。

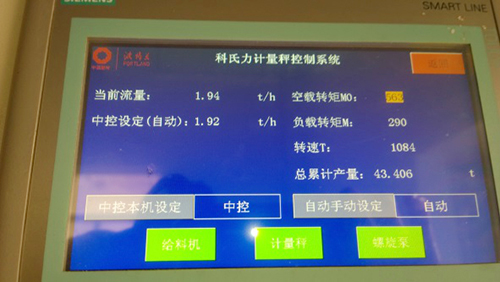

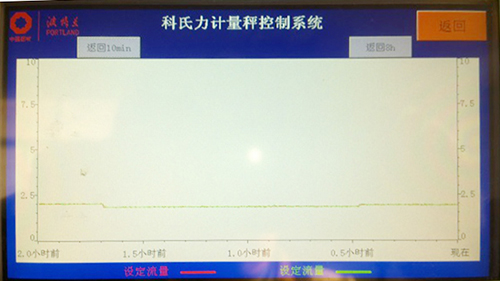

圖3～4 投產初期觸摸屏反饋畫面及流量波動曲線

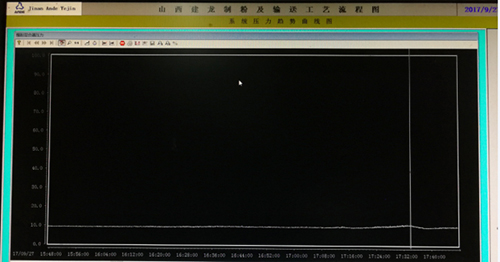

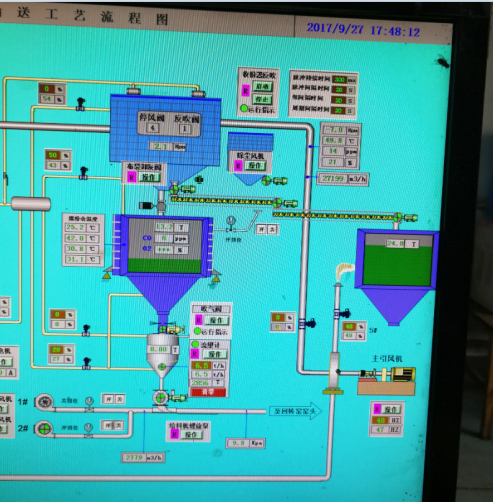

圖5～6 投產后回訪中控畫面及管道壓力波動曲線
